所有Fadal機床的用戶都知道，F(xiàn)adal機床主軸驅動大都采用Baldor和AMC兩種矢量變頻器。這兩種變頻器可以相互代替，只不過在調整上方式有所不同。下面就這兩種變頻器如何調整作一闡述，避免用戶在使用過程中造成不應有的錯誤。
無論何時，只要Baldor驅動器的直流電源或主軸控制器卡被更換，就要調整零點平衡。特別是在剛性攻螺紋機床上，控制系統經掛在變頻器右側MOLEX播頭的針4和針6提供一個精確的-10V～+10V的直流控制電壓，來設定主軸的旋轉速度和旋轉方向。在剛性攻螺紋時，為了改變主軸的旋轉方向，輸出一反向的0～10V直流控制電壓，將使主軸電動機迅速地反向轉動、升速和降速。如果在停機時直流控制電壓不是精確的0V，則變頻器可能會把該電壓當做某一方向的低速旋轉命令。
1.自動調整零點平衡

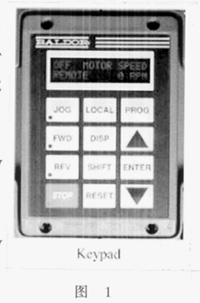

確認變頻器被正確地安裝，主軸停轉，如圖1所示的小鍵盤已安裝上。
用小鍵盤完成下列步驟：
(1)在變頻器上安裝顯示單元(如果還沒有安裝)。顯示單元應顯示OFF MOTOR SPEED REMOTE 0 R/MIN。
(2)按PROG鍵。
(3)按DOWN ARROW(下箭頭)鍵兩次。
(4)按ENTER鍵。
(5)按DOWN ARROW鍵三次，顯示單元將顯示AUTO TURNING。
(6)按ENTER鍵。
(7)按UP ARROW(上箭頭)，顯示單元將顯示CMD OFFSET TRM。
(8)按LOCAL鍵。
(9)按ENTER鍵兩次，顯示單元將顯示TEST PASSED。
(10)按RESET鍵三次，顯示單元將顯示PRESS ENTER FOR PRESET SPEED。
(11)按DOWN ARROW鍵一次，顯示單元將顯示ENTER FOR PROGRAMMING EXIT。
(12)按ENTER鍵。
(13)按LOCAL鍵，顯示單元將顯示OFF MOTOR SPEED REMOTE 0 R/MIN。
2.AMC矢量驅動器調整AMC
VE150AD矢量驅動器可以配所有的主軸控制器卡，AMC驅動器的額定功率必須與主軸電機的額定功率匹配。如果它們不匹配，則主軸電機可能不會滿速旋轉。
下面是AMC矢量變頻器發光二極管(LED)的具體描述：
Over Current(過電流)：過電流紅色，反之綠色。
Over Voltage(過電壓)：總線過電壓紅色，反之綠色。
Under Voltage(欠電壓)：總線欠電壓紅色，反之綠色。
Regen(再生制動)：再生制動時紅色，反之綠色。
Temp(溫度)：驅動器過熱時紅色，反之綠色。
Wye/Delta(星形/三角形)：星形紅色，三角形綠色。
Fault(故障)：故障紅色，反之綠色。
Encoder pulses(編程器脈沖)：在接收到編碼器脈沖時閃爍。
3.速度監控器輸出速度的輸出是通過P6插頭上的1號端和5號端(轉速電壓比0.1167V/100r·min-1)，開關位置：
(1)Test/OFFset(測試/偏置)OFF(偏置)。
(2)Magneizing Current Only(激磁電流)OFF。
(3)NC OFF。
(4)Torque/Velocity Mode(扭矩/速度方式)OFF。
(5)Reserved(保留不用)OFF。
(6)Velocity/Torque Mode(速度/扭矩方式)ON(速度方式)。
(7)+-Direction Inhibit/Enable Select(+-方向禁止/使能選擇)OFF(使能)。
(8)5000/7500 r/min(電機轉速) ON/OFF(5000/7500 r·min-1)。
(9)150/50 m/s vel Loop time Constant(速度環時間常數)ON。
(10)7.355kW(10hp)/11.033kW(15hp)
Motor(7.355kW/11.033kW電動機)ON/OFF(7.355kW/11.033kW)。

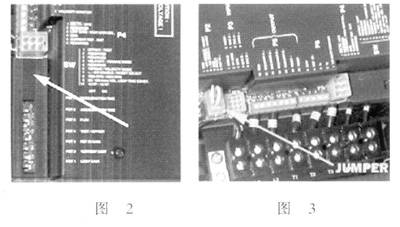

注意：開關位于蓋子下面，必須拆下蓋子才能調整開關。開關應預置為只有開關7和開關8能夠改變(見圖2、圖3)。
Deceleration Time：減速時間(順時針旋轉增加時間)。
Acceleration Time：加速時間(順時針旋轉增加時間)。
Flux:磁通量(該電位器已被拆除)。
Test/OFFset：測試/偏置。
Ref.In Gain:參考增益(信號增益)。
Current Limit：電流限制。
Loop Gain：環增益。
開關和電位器被AMC預置為初始設定。
(1)開關設定：8 ON—5000r/min，OFF—7500r/min。10 ON—7.355kW(10hp)電動機，
OFF—11.033kW(15hp)電動機。
(2)電位器按下列順序調整Accel(加速時間)、Decel(減速時間)、Loop gain(環增益)、Offset(偏置)和Ref.In-Gain(參考增益)電位器。
①ACCEL/DECEL(加速時間/減速時間)：這兩個電位器在剛性攻螺紋方式下不起作用。必須關閉機床，在插頭P6-5和電位器下面的測試點之間測量電位器的電阻值，加速/減速時間為2.2s時電阻為20kΩ，加速/減速時間為3.5s時電阻為11.8kΩ。順時針旋轉電位器增加加速時間或減速時間。
②LOOP GAIN(環增益)：拔下P2插頭，安裝跳接線插頭(正向FOR和REV短接到COM)。順時針旋轉Loop Gain電位器，直到產生嗡嗡的聲音，然后逆時針旋轉兩圈。拆下跳接線插頭，重新裝好P2插頭。
③Test/OFFset(測試/偏置)：對剛性攻螺紋機床，在MDI(手動數據輸入)方式下輸入G84.2。調Offset(偏置)電位器，使插頭P2的針4和針6間的電壓為0V。對非剛性攻螺紋機床，拔下P2插頭，安裝跳接線插頭(正向FOR和反向REV短接到COM)調Offset(偏置)電位器直到主軸停止旋轉。拆下跳接線插頭，重新裝好P2插頭。
④REF.IN-GAIN(參考增益)：在MDI(手動數據輸入)方式輸入“S1000M49 M3”。調REF.IN-GAIN(參考增益)電位器，使速度監控器(插頭P6-1和P6-5)電壓為-1.22V。
注意，如果電位器沒有預置，或遇到了問題，則預置電位器如下。
LOOP GAIN(環增益)：逆時針旋轉到頭(小環增益)；CURRENT LIMIT(電流限制)：順時針旋轉到頭(大電流)；REF.GAIN(參考增益)：順時針旋轉到頭(大增益)；TEST/OFFSET(測試/偏置)：逆時針旋轉到頭，然后順時針旋轉(中間)；FLUX(磁通量)：不可調整；ACCEL/DECEL(加速/減速時間)：加速/減速時間為2.2s時，將電阻設定為20kΩ，加速/減速時間為3.5s時，將電阻設定為11.8kΩ(在插頭P6-5和電位器下面的測試點之間測得，在用歐姆表設定電位器時必須關閉機床)。
